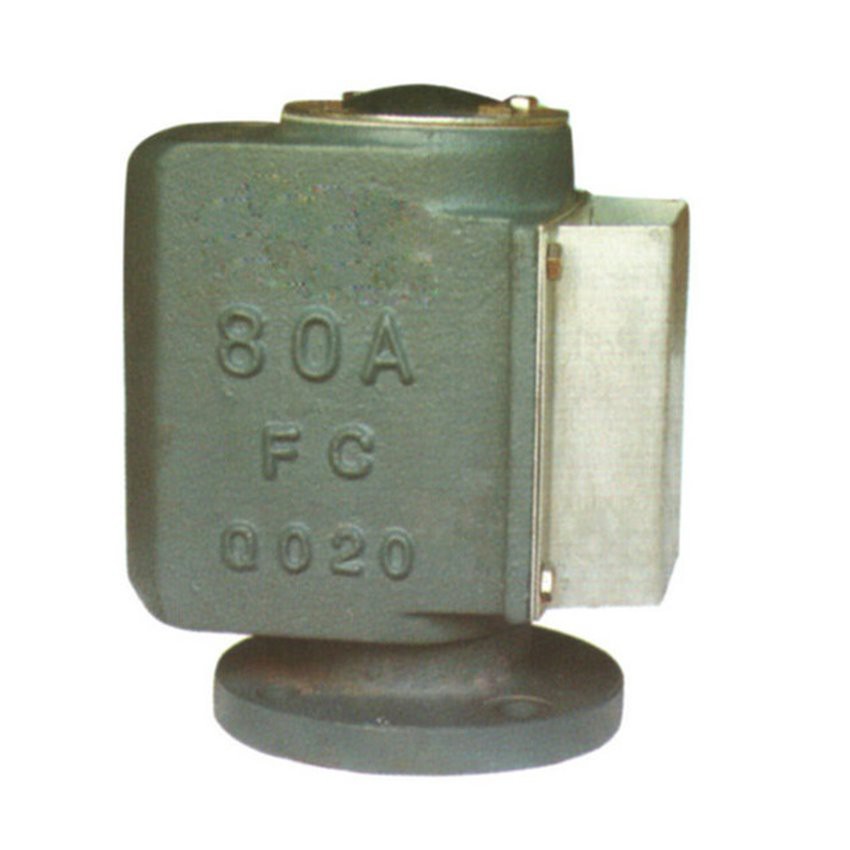

سر دریچه هوای دریایی برای مخزن بالاست

● جنس: چدن، فولاد چدنی
● استاندارد: JIS، CB
● فشار: 5K، 10K
● کاربرد: مخزن بالاست، مخزن آب، مخزن نفت

شرح

سر دریچه هوای دریایی که سر لوله هوا نیز نامیده می شود. سر دریچه هوا برای تهویه مخزن بالاست استفاده می شود همچنین می تواند برای تهویه مخزن روغن یا مخزن آب دیگر روی کشتی استفاده شود.

مشخصات تهویه هوا JIS-KS91A-121 5k DN50-450

Material

مواد:

خیر	نام	مواد
1	هگز. پیچ	SS304
2	یارو بالا	SS400
3	بسته بندی صندلی	آزبست
4	قاب اصلی	FC200، FCD450
5	هگز. پیچ	SS304
6	بسته بندی	NBR
7	فیلتر کنید	SS304
8	پوشش صفحه نمایش	SS400
9	دیسک (شناور)	SS316
10	هگز. پیچ	SS304
11	بالشتک لاستیکی	NBR
12	واشر	SS304
13	پیچ راهنما	SS304

ابعاد (میلی متر)

DN	D2	D3	HT	H1	T	N-d1	وزن (کیلوگرم)
50	105	130	175	127	14	4-D15	8
65	130	155	204	164	14	4-D15	13
80	145	180	244	176	14	4-D15	16
100	165	200	220	160	16	8-D19	23
125	200	235	250	180	16	8-D19	34
150	230	265	285	208	18	8-D19	47
200	280	320	365	269	20	8-D23	72
250	345	385	430	314	22	12-D23	120
300	390	430	530	367	22	12-D23	178
350	435	480	570	415	24	12-D23	196
400	495	540	640	475	24	12-D23	235
450	555	605	713	522	24	12-D23	298
